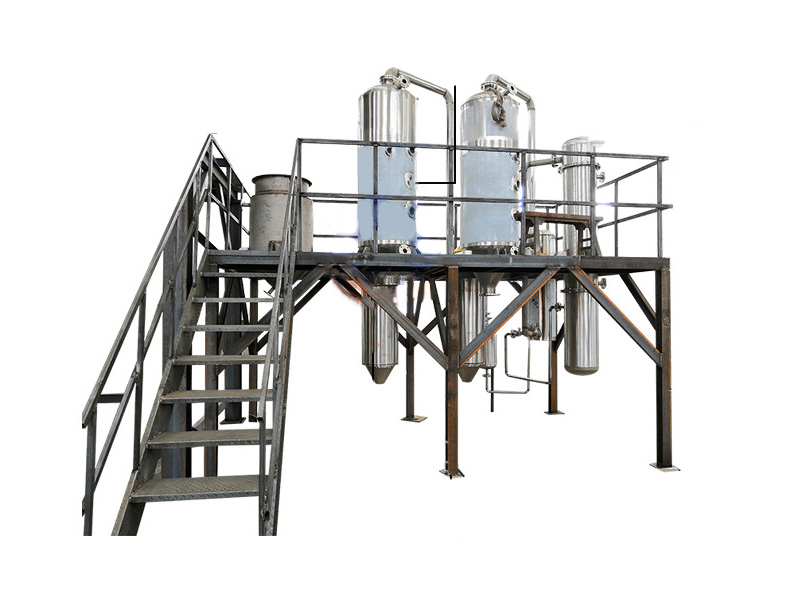

ZKW-1000L型真空蒸發器說明書

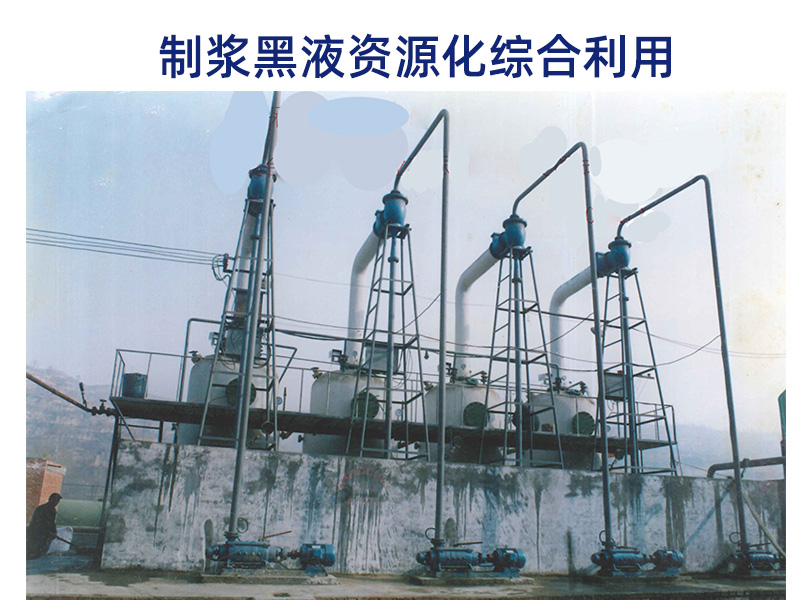

一種多功能造紙黑液真空濃縮裝置，是一套真空蒸發、濃縮一體化設備，不僅能用蒸汽加溫，也可用導熱油加溫，利用多極離心泵抽冷卻水，產生一定壓力水流，注入水力噴射器內。水力噴射器在一定水流的作用下，通過對稱勻布成一定傾斜度的噴嘴噴出，聚集在一個交點上，水力噴射器，形成負壓，氣室內產生真空。由于二次蒸汽與水流的直
接接觸，進行熱交換，絕大部分蒸汽凝結成水，少量未被冷凝的蒸汽與不凝氣體也由于與高速噴射水流相互摩擦、混合擠壓，擴壓管排出，使氣室內形成更高的真空度。提供了一種投資小，運行費用低，操作程序簡單，無二次污染的多功能造紙黑液真空濃縮裝置，特別適合中小造紙企業使用。
蒸發濃縮系統參數
以ZKW-1000L型真空蒸發器（為例）：
工作壓力：0.1——0.15Mpa
工作負壓值：-0.08—-0.09Mpa
設備正常工作溫度：60-70℃
每臺蒸發器日處理稀黑液：20-30
單臺裝機功率：7.5KW
